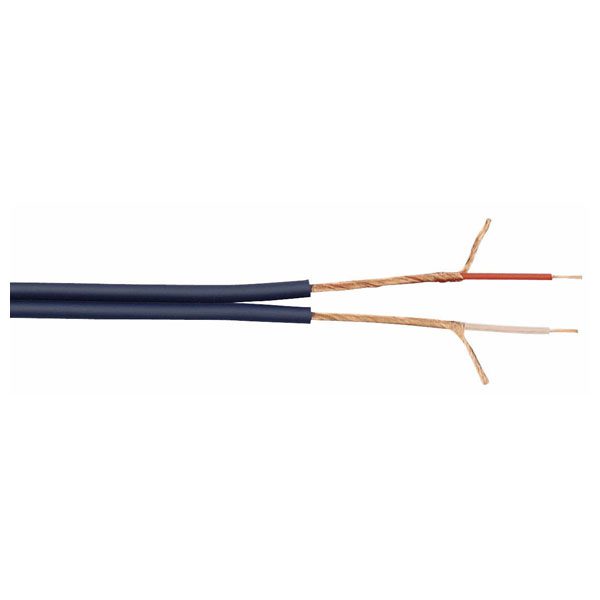

AV-48 Cavo audio/video asimmetrico 75 Ohm, 100 m su rocchetto

Pilette del conduttore Ø mm: OFC 20 x 0,12
Isolamento del conduttore: PE rosso + trasparente
Isolante del conduttore Ø in mm: 1,3
1° schermatura: OFC intrecciato 32 x 0,12
2° schermatura: –
Isolamento esterno: PVC blu scuro
Isolamento esterno Ø in mm: 2×4

Resistenza del conduttore: 80 Ohm/Km
Resistenza della schermatura: 50 Ohm/Km
Capacità della schermatura conduttore interno:
/conduttore interno: 160 pF/m
Temperatura di funzionamento min. / max.: -20~60 °C
Tensione di lavoro overflash: 30V
Impedenza nominale: 35 Ohm

Attenuazione:
10 MHz: 0,02480 /90 MHz: 0,28000 /100 MHz: 0,28530 /220 MHz: 0,55350
470 MHz: 1,33130 /770 MHz: 2,21180 /1000 MHz: 3,0271
