PROEL AE604

SISTEMA DI ALLARME VOCALE ALL-IN-ONE 4 ZONE CERTIFICATO EN54-16, EN54-4

Sistema di allarme vocale All-In-One conforme EN54-16 con circuito di ricarica e test conforme EN54-4 da fissaggio a parete. Sistema a 4 zone su linea ridondata con amplificatore con funzione di riserva. Due amplificatori in classe D “Pure Path”™ 300W @ 100V su linea altoparlanti ridondante (A + B). Il sistema non necessita di resistenza di fine linea. Il sistema garantisce prestazioni complete a piena potenza anche con alimentazione di backup. Circuito di processamento mediante DSP; ingresso musica di sottofondo bilanciato e isolato, ingresso microfonico isolato dotato di alimentazione phantom 48Vdc selezionabile e attivazione della priorità mediante contatto; ingresso monitorato per postazioni di chiamata d’emergenza remote; pannello frontale equipaggiato di altoparlante monitor, microfono PPT di emergenza monitorato, tasti di invio diretto dei messaggi, tasti di navigazione, ampio display a matrice di punti LCD. Uscita di linea per sub-woofer attivo; messaggi audio memorizzabili su uSD 16 bit 48Khz: 8 messaggi di uso generale con attivazione da contatti di ingresso dedicati o da scheduler incorporato, 8 contatti monitorati per attivazione annunci di emergenza. N°4 batterie 12Vdc. 18Ah non incluse.

Model AE604

Main power source AC mains 220V – 50/60Hz

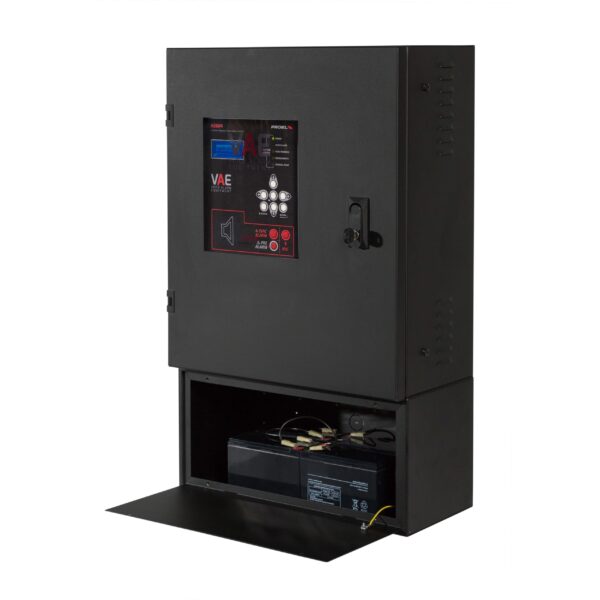

Backup power source 48V – built-in batteries (4x 12V 18A/h sealed lead acid)

Backup power unit life 36h stand-by + 0.5h full power

Maximum power consumption 700W

Constant voltage 600W rms @ 1% THD on 100V loudspeaker line, all zones comvined

Frequency response 100Hz – 18Khz @ -3dB

Signal to noise ratio >90dB

Redundant power amplifier Yes Zones and loudspeaker lines 4 zones, redundant louduspeaker lines (A+B) on each zone

Loudspeaker line monitoring 20 KhZ FFT impedance measurement +/-5% range. Detection of line cut, line short, line grounding. No end of line needed

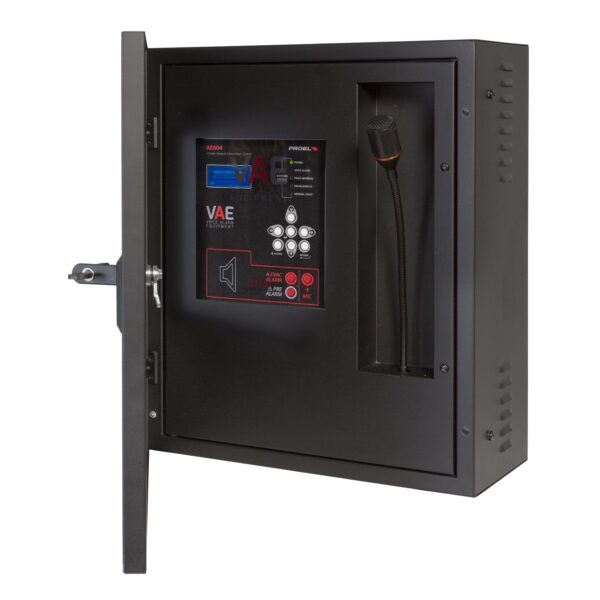

User interface Status leds + dot-matrix display, menu navigation keyboard, direct access status keys (alarm, warning, silencing)

Audio processing DSP based, 16bit-48Khz; 3-band equalizer, Compressor/expander on microphone inputs; Pre-gain and master volume controls; Chime

Audio inputs/outputs Background music; microphone input with phantom supply and enable contact input. Subwoofer line output

Front panel loudspeaker monitor Yes

Emergency Firemen microphones Frontpanel microphone with monitored capsule RJ14 input for WG-MTU01 desktop emergency call station

General input controls 8x dry contact inputs triggers for general announcement messages

General message scheduler Yes

Input controls from fire alarm devices 2x monitored input contacts against cable-cut and cable short. Alarm, warning

Output status reporting 3x 1A 230V relay contacts (alarm, fault, disablement)

Communication RS485, USB diagnostic port, Ethernet 10 BASE-T/100

Battery monitoring Internal resistance DC measurement

Certifications and compliancy EN54-16, EN54-4, BS-EN5839-8, 60849

Access restriction Key-locked front door, password protected access to system menu

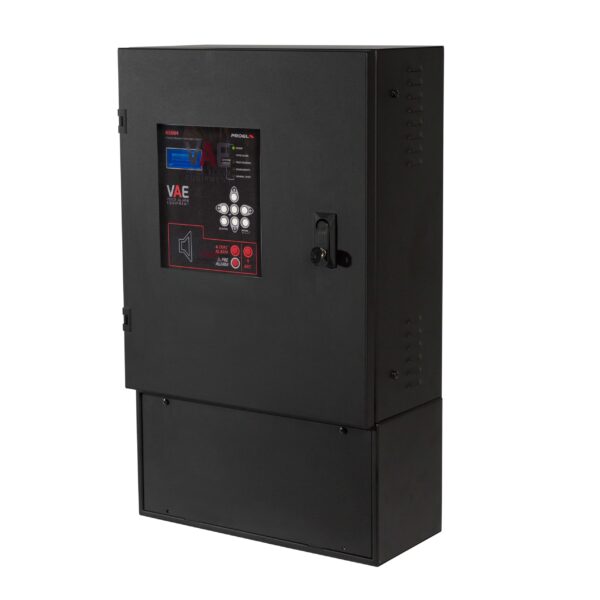

Chassiss and dimensions Main Unit: W:470mm – H: 550mm – D: 235mm Battery Case: W:470mm – H: 220mm – D: 200mm

Weight Main Unit: 21.2 Kg Battery Case: 5.15 Kg
