PROEL PA BM04

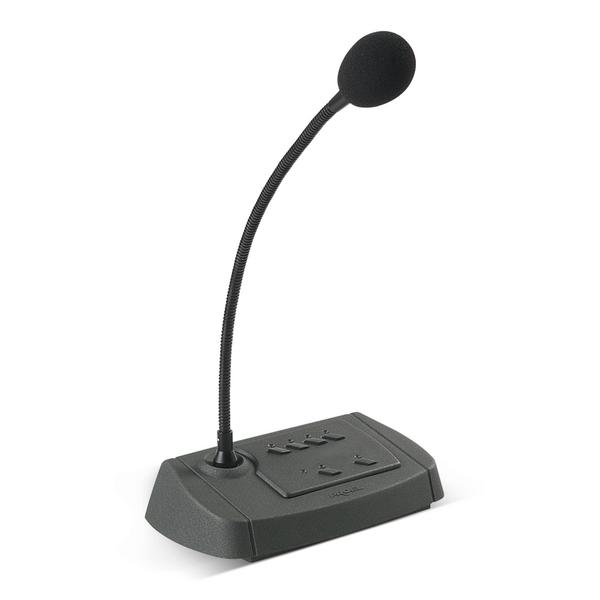

BM04 – Base microfonica digitale per annunci – n° 4 zone.

CARATTERISTICHE COMUNI
Base microfonica digitale per annunci controllata a microprocessore, dedicata specifi catamenteall’impiego con il pannello digitale di gestione voce/ musica ZONE8 / ZONE8SLAVE, corpo in materiale plastico con fi nitura antigraffi o. Dotata di microfono a condensatore elettrete contraddistinto da un’elevata sensibilità e da un’ ampia risposta in frequenza. Sistema di trasmissione segnale audio e comandi con tecnica digitale RS485 su cavo CAT5UTP, interconnessione fra le basi in modo EASY-CHAIN tramite connettori RJ45. Alimentazione 12Vdc diretta da sistema ZONE8, eventuale alimentatore locale esterno fornito a richiesta per utilizzo su lunghe tratte.

PRINCIPALI FUNZIONI:

• Microfono elettrete montato su stelo flessibile.
• Corpo in materiale plastico antiurto ed antigraffi o, completato con piedini antisdrucciolo.
• Possibilità regolazione tono e volume in uscita.
• Segnale audio in uscita esente da qualsiasi attenuazione o disturbo dovuti alle lunghe tratte, grazie alla tenica di trasmissione digitale del segnale audio microfonico.
• Led ”BUSY” per segnalazione linee occupate.

BM01 – BASE MICROFONICA DIGITALE PER ANNUNCI DI TIPO GENERALE
Effettua la chiamata microfonica solo in modo generale. Tasto ALL per impegno delle zone in modo generale, tasto TALK per l’eff ettuazione dell’annuncio a viva voce con relative spie led di attivazione.

BM04/08/16-BASE MICROFONICA DIGITALE PER ANNUNCI -N° 4/8/16 ZONE
Effettua la chiamata microfonica sulle singole zone o in modo generale. Tasto ALL per impegno delle zone in modo generale, tasto TALK per l’effettuazione dell’annuncio a viva voce con relative spie led di attivazione. Ulteriori quattro/otto/sedici tasti per selezione della chiamata microfonica su altrettante zone. L’attivazione della zona è evidenziata dal proprio led

BMZP – BASE MICROFONICA DIGITALE PER ANNUNCI A ZONE PROGRAMMABILI
La Base è provvista internamente di 16 dip-switch (impostabili in fase d’installazione) che abilitano la chiamata sulle rispettive zone. Alla pressione del tasto TOLK la base chiamerà solo le zone precedentemente impostate.

• Type: Cardioid
• Sensitivity: 4 mV/Pa
• Output Levels: Digital audio RS485
• Controls: 1 LEVEL CONTROL, 1 TONE CONTROL, ZONES, ON/OFF MICROPHONE, GENERAL CALL SWITCHES]
• Frequency response: 150Hz – 12KHz (-3dB)
• S/N Ratio: > 100dB
• Power Supply: 12Vdc phantom or local
• Gooseneck length:300 mm (11.811 inch)
• Dimensions (W x H x D): 232 x 131 x 61mm
• Weight: 0.95Kg (2.095 lb)
