PROEL PA ZONE8SLAVE

Z8SLAVE – Pannello estensione 16 zone per ZONE8

Il pannello Z8SLAVE è stato progettato come modulo di estensione all’esistente ZONE8: interconnettendo questi due apparati si realizza un sistema di chiamata voce/musica su 16 zone. Tutte le funzioni principali di ingresso ed uscita dei segnali audio sia di servizio che di emergenza sono gestiti dallo ZONE8, mentre lo Z8SLAVE funziona come unità schiava di commutazione delle ulteriori 8 zone di amplificazione audio. L’intero sistema viene gestito dalla base microfonica BM16 in grado di indirizzare gli annunci sulle singole zone od in generale, restando sempre compatibile con le attuali basi BM08/04/01.

NB: L’estensione Z8SLAVE può funzionare solo con le configurazioni di interconnessione B e C.

Funzioni principali:

• Comandi ON/OFF per attivazione della musica sulle zone
• Led spia di zona occupata.
• Uscita audio sulle 8 zone presettabile a 100V o 0dB in funzione della configurazione utilizzata
• Disponibile per ogni zona un comando di bypass a 24Vdc e ‘3° filo 100V’ per attenuatori di volume locali
• Alimentazione a 230Vac 50/60Hz – 24Vdc per emergenza
• DISPONIBILE ANCHE IN VERSIONE 117Vac 60Hz

Lo Z8SLAVE in abbinamento con lo ZONE8 utilizza n° 2 configurazioni di funzionamento:

• B – Con due amplificatori. Chiamata nella zona interessata/Musica sempre presente anche nelle zone non interessate dalla chiamata.
• C – Con sedici o più amplificatori.  Chiamata nella zona interessata/Musica sempre presente nelle zone non interessate dalla chiamata. Sistema per grandi impianti.

• Inputs: 1x ZONE8 LINK, 1x MUSIC, 1x VOICE
• Outputs: MATRIX INPUT
• Controls: 8 MUSIC ON/OFF SWITCHES
• Loudspeakers outputs: 100/70V (depending on amplifier)
• Frequency response: 20 – 20KHz (-3dB)
• S/N Ratio: > 80dB
• Power Supply: 230Vac 50Hz – 24Vdc for Emergency
• Operating temperature: 0 – 40ºC

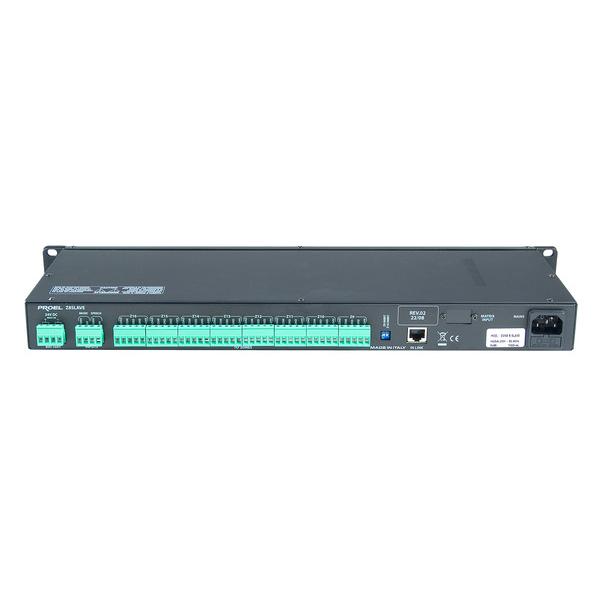

• Input/Output Connectors: ZONE8 LINK: 1x RJ45, MUSIC: screw terminals, VOICE: screw terminals
• Dimensions (W x H x D): 483 x 44 x 168mm – 1 rack unit 19”
• Weight:2 kg
• Notes: Override command: 24Vdc – 100V
