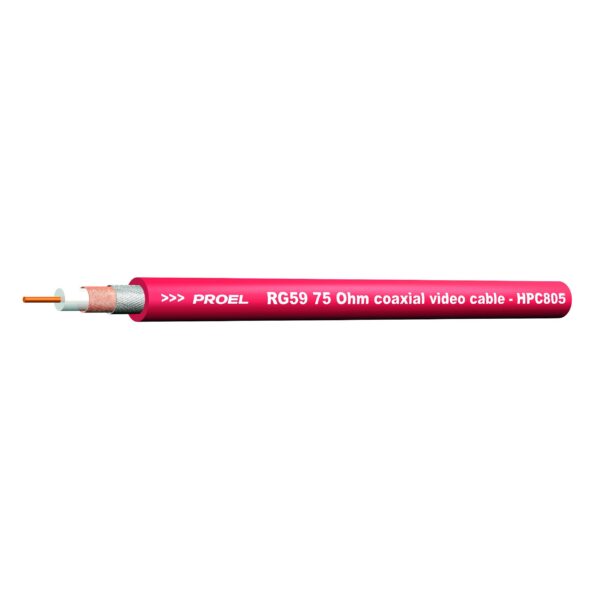

PROEL HPC805

Cavo video RG59 75 Ohm a doppia schermatura (rame rosso – rame stagnato) con guaina in PVC.

Cavo video RG59 75 Ohm a doppia schermatura (rame-rame stagnato) con guaina in PVC. I cavi RG59 75 Ohm hanno una doppia schermatura, e sono specifici per quelle applicazioni che esigono integrità di segnale, nitidezza, attenuazione d’impedenza e flessibilità, come nei circuiti video analogici e negli studi di trasmissione. Rappresentano la soluzione ideale per i collegamenti d’antenna e per l’interconnessione di apparecchiature video professionali.

• Application fields: Digital video transmissions / Camera, TV, DVD connections / Patch bay video interconnections / BNC connections
• Conductors: 22 AWG = 1 x 0.60 mm (0.32 mm2) Electrolytic bare copper
• Insulation: PE Ø 3.70 mm ± 0.05 mm
• Shield: Copper/Tinned copper double braid 90%
• Jacket: PVC Ø 6.10 mm ± 0.20 mm – Complying with IEC 332.1
• Colour: Red RAL3000
• Electrical resistance:
• 63 Ohm/Km (conductor) @ 20°C
• 6.1 Ohm/Km (shield) @ 20°C
• Electrical capacitance: 55 pF/m (conductor/conductor) @ 1 KHz
• Nominal impedance: 75 Ohm ± 5
• Attenuation:
• 10 MHz = 3.10 dB/100 m
• 50 MHz = 6.50 dB/100 m
• 100 MHz = 10.25 dB/100 m
• 200 MHz = 14.71 dB/100 m
• Velocity of propagation: 66%
• Operating temperature: -20°C/+80°C
• Weight: 56 Kg/Km
• Minimum bending radius: 30 mm
• Return loss > 30 dB @ 300-600 Mhz
• Packaging: 100 m carton reel
