PROEL HPC860HF

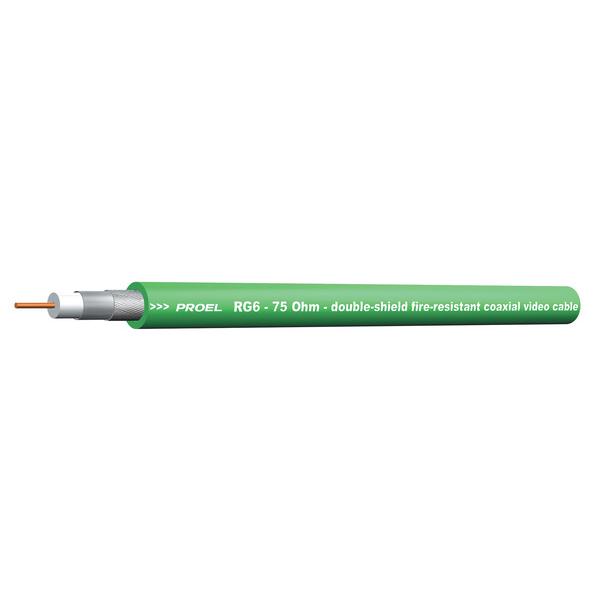

Cavo audio-video digitale RG6 a doppia schermatura Low Loss con guaina LSZH.

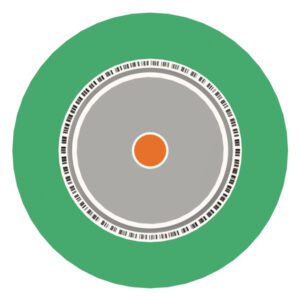

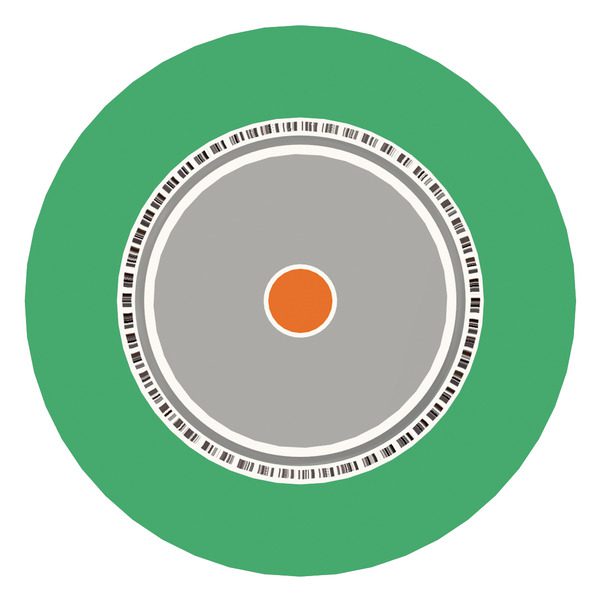

Cavo Audio-Video digitale a doppia schermatura con conduttore interno interamente in rame e dielettrico Skin-Foam-Skin atto a garantire una elevata stabilità d’impedenza (75 Ohm) ed un contenuto RL (Return Loss = perdite di ritorno). La schermatura è di tipo misto: calza in rame stagnato e Foil in alluminio per conferire al cavo un alto potere schermante, sia alle alte che basse frequenze inoltre la calza realizza una sorta d’imbracatura che protegge il cavo, durante l’istallazione, da eventuali stiramenti. La guaina di rivestimento esterno è realizzata con un compound halogen free, molto resistente alle alte temperature, assolutamente richiesto per le installazioni in posa fissa.

• Campi di applicazione: Trasmissioni video digitali / Connessioni per telecamera, TV, DVD / Dispositivo di interconnesione satellitare
• Conduttori: Rame elettrolitico rosso – 18 AWG = 1 x 1.02 mm (0.823 mm²)
• Isolamento: Skin-Foam-Skin ø 4.60 mm ± 0.10 mm]
• Schermo: Alluminio/Poliestere/Alluminio 100% / Treccia di rame stagnato >96%
• Guaina: LSZH Compound ø 6.90 ± 0.15 mm
• Colore: Verde RAL 6017
• Resistenza elettrica:
• conduttore: 21,5 Ohm/Km @ 20°C
• schermo: 9,0 Ohm/Km @ 20°C
• Capacità: conduttore/conduttore 53 pF/mt @ 1KHz
• Impedenza nominale: 75 Ohm
• Attenuazione:
• 5 MHz = 1.60 dB/100 m
• 50 MHz = 4.60 dB/100 m
• 200 MHz = 8.80 dB/100 m
• 470 MHz = 13.80 dB/100 m
• Velocità di propagazione: 85 %
• Temperatura di esercizio: -20°C / +80°C
• Tensione di lavoro:
• < 50 V AC
• < 75 V DC
• Peso: 57,5 Kg/Km
• Raggio minimo di curvatura: 35 mm
• Confezione: bobina in cartone 100 m
