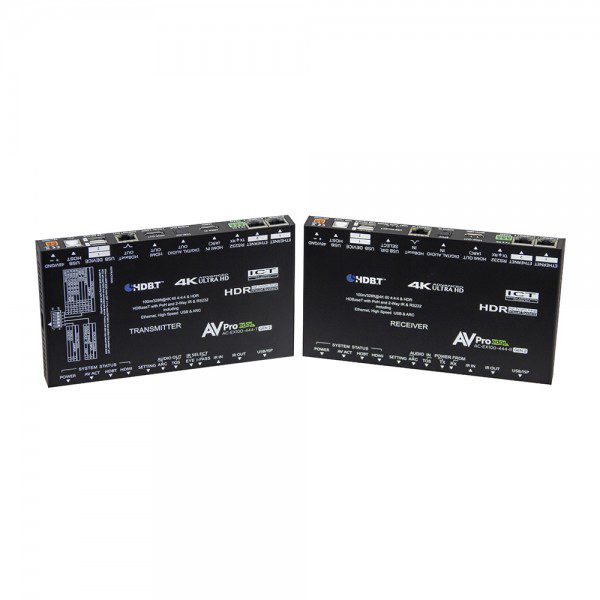

HDBaseT (CAT6) Extender Kit. ICT 18Gbps, 100 metri 4K (100 metri HD) Extender con I-Pass

AC-EX100-444-KIT-GEN2 è un rivoluzionario extender 4K60 4:4:4, HDR e 18 Gbps con supporto HDBaseT su singolo CAT-6a/7 UTP/STP.

AVPro Edge presenta l’ extender da 18 Gbps su rame. Utilizzando la tecnologia ICT (Invisible Compression Technology), l’AC-EX100-444-KIT-GEN2è in grado di inviare un segnale HDR 4K a distanza praticamente senza perdite. I metadata Deep Color e HDR rimangono inalterati, rendendo la trasmissione priva di artefatti evitando di introdurre bande e cambi di colore visibili.

Vantaggi principali dell’utilizzo di AC-EX100-444-KIT-GEN2:

Tecnologia di compressione invisibile – L’ICT è una rivoluzione nella tecnologia di estensione HDMI. Questa tecnologia proprietaria può comprimere i segnali HDMI con banda molto larga in una dimensione più gestibile per adattarsi a un “condotto” con cavo CAT. L’algoritmo ICT può gestire tutti i tipi di HDR, inclusi 4:4:4, 4:2:2 e 4:2:0, nonché segnali fino a 18 Gbps e 4K 60Hz 4:4:4. L’architettura ICT gli consente di essere compatibile con tutti i tipi di sotto-campionamento chroma, color space e HDMI Deep Color fino a 12 Bit. La nostra tecnologia è unica perché è veramente invisibile. Non è solo invisibile solo per l’occhio umano, è invisibile ai dispositivi di test HDMI e ad altri dispositivi sink: l’uscita è identica all’ingresso. Ciò che rende ICT speciale è che conserva i metadati HDR e le informazioni su colore e profondità nella sua piena e originale integrità. Altre tecnologie di compressione le sacrificano per risparmiare spazio e causano bande molto visibili, cambiamenti di colore e artefatti nell’immagine in movimento. Questa tecnologia è supportata da test approfonditi in confronti A/B di ICT e fonti connesse direttamente. La configurazione prevede due schermi identici e un’unica sorgente. La sorgente viene divisa e inviata a entrambi gli schermi, uno tramite ICT e uno con un cavo da 18 Gbps. Il film è mostrato in HDR e sono coinvolti i valutatori per determinare quale è compresso. I risultati sono schiaccianti: è invisibile. Anche per l’occhio più allenato.

Estensione dei segnali 4K 604:4:4 e HDR – La lunghezza del cavo HDMI industriale non è modificabile dopo che è stato installato ed è inaffidabile per lunghezze superiori a 7,5 metri. Inoltre, per le sue frequenze elevate e l’alta densità di pin, i connettori HDMI possono essere terminati solo in ambiente specializzati. Questo non permette agli installatori di modificarli o di realizzare cavi “fai da te”. I cavi CAT-6A sono ampiamente disponibili sul mercato e possono essere facilmente ricablati dall’installatore. Utilizzando AC-EX100-444-KIT-GEN2, la distanza di trasmissione per segnali HD 1080P e UHD 4K è fino a 100 metri mentre con risoluzione UHD 4K la distanza scende a 70 metri.

KVM (Keyboard Video Mouse) – Assieme al segnale video viene trasmesso anche il segnale USB rendendo questa unità una perfetta soluzione KVM, che permette, ad esempio, di collegare in remoto mouse o la tastiera e controllare un computer a 100 metri di distanza (particolarmente utile in scuole, stailimenti industriali e altre situazioni dove è necessario operare a distanza).

Downscaling – AC-EX40-444-KIT-GEN2 ha una tecnologia di ridimensionamento integrata nel trasmettitore che permette di scalare il segnale da 4K (e HDR) a 1080P. Questo risulta particolarmente utile quando c’è necessità di distribuire un segnale 4K e uno dei monitor di destinazione non è in grado di supportare tale risoluzione. È possibile utilizzare l’extender per ridimensionare l’immagine dove necessario, senza dover necessariamente ridurre la qualità dell’intero impianto. L’AC-EX40-444 si occupa di tutto questo, eliminando la necessità di aggiungere ulteriori dispositivi. Questa è la scelta ideale per la distribuzione del segnale in tutte le situzioni che richiedono una matrice 18Gbps come l’AC-MX1616-AUHD.

Gestione EDID – AC-EX100-444-KIT-GEN2 ha una gestione dell’EDID molto efficace e consente di gestire il dispositivo di input richiedendo specifiche risoluzioni video e/o codec audio.

Sono disponibili le seguenti opzioni EDID:

• Bypass EDID
• Audio 2 canali 1080P
• Audio 8 canali 1080P
• Audio 2 canali 4K60 4:2:0
• Audio 8 canali 4K60 4:2:0
• Audio 2 canali 4K60 4:4:4 HDR
• Audio 8 canali 4K60 4:4:4 HDR
• USER EDID – EDID Copy

La funzione di EDID Copy consente di copiare e salvare la risoluzione richiesta da qualsiasi schermo o proiettore connesso.

Audio Return Channel (ARC) – Questa tecnologia, compatibile con HDMI 1.4 e 2.0, consente a un televisore tramite un singolo cavo HDMI o Toslink, di inviare verso la sorgente (ad esempio un ricevitore A/V o a un controller audio surround) il segnale audio, per poterlo distribuire nel resto dell’installazione.

Strumenti di diagnosi – Questa unità consente di generare un test pattern a 1080P o 4K per identificare eventuali problemi (sorgente, ripetitore, display, ecc…), per verificare che il cablaggio sia corretto e andare individuare rapidamente eventuali problemi, senza doversi preoccupare del corretto funzionamento della sorgente o del display. Il segnale di test può essere generato sia da Tx che da Rx, in modo da verificare l’integrità dell’infrastruttura del sistema.

Cascata – AC-EX100-444-KIT è dotato di un sistema di ottimizzazione e amplificazione del segnale HDMI che permette il collegamento in serie di più dispositivi per la trasmissione su distanze estremamente lunghe. Grazie all’alimentazione bidirezionale anche in una configurazione daisy-chain non è necessaria connettere alla rete elettrica tutti i Rx e i Tx: è sufficiente alimentare il primo Tx e il secondo Rx e l’alimentazione verrà fornita anche agli altri dispositivi all’interno della catena.

Gestione IR e RS232 – IR e RS-232 sono bidirezionali e possono controllare le sorgenti dai displayo viceversa. Inoltre, è possibile utilizzare la porta I-PASS per collegare le porte a infrarossi del sistema di controllo direttamente alla porta IR (I-PASS) del trasmettitore (tramite cavo mono con mini jack da 3,5 mm) per un rilancio IR. In aggiunta la tecnologia VPC (circuito di protezione della tensione) ti consente protegge l’elettronica interna da eventuali sbalzi di tensione.
