Palmer PB 20

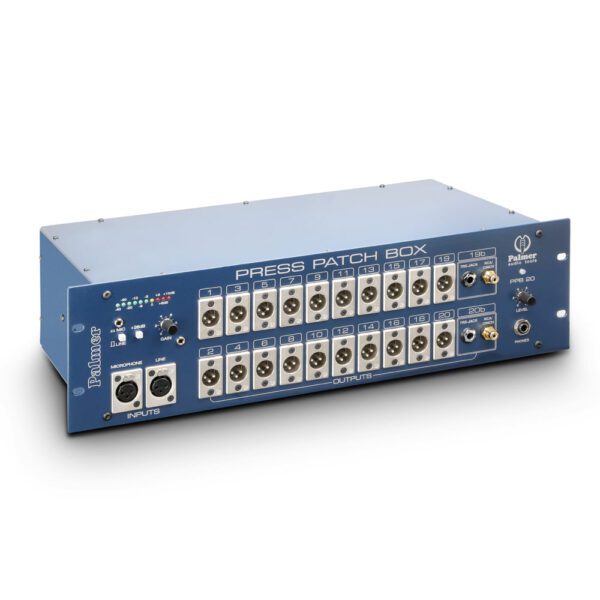

Palmer PB 20 – Splitter per Conferenze a 20 Canali

Un Press Patch Box è uno speciale distributore di segnale audio, sviluppato per le esigenze specifiche di una conferenza stampa. Ingressi separati consentono di collegare a scelta un segnale di microfono o linea (uscita mixer).

Disponibile anche in versione stereo (PPB20S)

Un amplificatore di ingresso di qualità con ingresso simmetrico senza messa a terra consente di adattare il livello su un ampio intervallo. 20 prese XLR/m bilanciate a trasformatore con circuito del driver individuale a coppie sono disponibili sotto forma di uscite per videocamere o altri registratori audio.

Il livello di uscita nominale è pari a +4 dBu su un carico di 600 ohm. Inoltre i canali 19 e 20 sono dotati di prese jack TRS, per un segnale bilanciato o non bilanciato, e di prese Cinch (livello nominale -10 dBu).

Qualora fossero necessarie più di 20 uscite, è possibile collegare in cascata altri PPB20 tramite una presa posteriore BUS IN/OUT. Per monitorare il segnale si utilizza una catena a 10 LED (intervallo di visualizzazione da -40 a +10 dB, la visualizzazione 0 dB corrisponde a un’uscita +4 dBu) e un amplificatore per cuffie regolabile.

Il PPB20 possiede un alimentatore schermato integrato. Un ulteriore ingresso DC consente il funzionamento a batteria o un’alimentazione in caso di avaria. Il PW4 è un alimentatore per avaria indicato per due PPB20.

• Distributore di segnali con 20 uscite
• Ingressi XLR isolati bilanciati con trasformatore per segnali con livello microfono e livello linea
• Amplificatore di ingresso di alta qualità con regolatore del guadagno e interruttore +20 dB
• 10 LED per la visualizzazione del livello da -40 a +10 dB
• 20 uscite XLR bilanciate con trasformatore con circuito driver accoppiato e singoli interruttori Ground-Lift sul lato posteriore
• 2 uscite aggiuntive RCA e jack stereo da 6,35 mm
• Livello di uscita nominale +4 dBu / 600 Ohm, uscite jack e RCA -10 dBu
• Uscita cuffie regolabile da 6,35 mm
• Ingresso e uscita main per il collegamento in cascata
• Alimentatore schermato integrato
• Ingresso corrente continua per alimentazione di emergenza

Tipo di prodotto	Splitter
Tipo	Split Mic/Line
Tipo di split	1 in 20
Numero canaline	1
Numero ingressi	1
Connessioni ingressi	XLR
Max. livello di ingresso	Mic: 0 dBu, Line: +20 dB
Ingresso regolabile	Sì
Numero di uscite split per canale	20
Livello di uscita max.	+ 20 dB
Connessioni uscite	Jack da 6,3 mm, RCA, XLR
Uscita regolabile	No
Uscite bilanciate a trasformatore	Sì
Elementi di comando	Attenuatore, Ground-Lift, Input Gain, Interruttore Mic/Line, Phones Level
Indicatori	Input Level, Power
Alimentazione	Integrato (115 V/230 V)
Materiale cassa	Lamiera d’acciaio
Superficie cassa	Rivestimento a polvere nero
Larghezza	480 mm, 19 “
Profondità	200 mm
Altezza	135 mm, 3 U
Peso	9,09 kg
